AUFLÖSUNG

Auflösung - Unter dem Begriff Auflösung, ist die resultierende Anzahl der Pixel in einem digitalen Bild oder Video- Stream definiert, welche durch den Bildsensor der Überwachungskamera erzeugt und dargestellt wird. Der Bildsensor einer Überwachungskamera kann unterschiedliche Größen haben, die in Zoll gemessen werden. Je kleiner der Bildsensor ist desto schlechter ist die Auflösung der Überwachungskamera in der Nacht, was wiederum für eine effiziente Videoüberwachung kein Mehrwert hat.

Ein digitales Bild setzt sich aus mehreren Pixeln zusammen. Jeder Pixel bildet eine bestimmte Farbinformation und dient als Informationsträger. Die Grundfarben eines Bildes werden von dem Bildsensor in Rot, Grün und Blau (RGB) anhand Pixel unterschiedlich dargestellt.

In der nächsten Abbildung sehen Sie ein Beispiel der Pixel Darstellung

Ein Megapixel bildet sich aus 1.000.000 Pixel. Die Auflösung entspricht der gesamten Pixelanzahl im Bild.

Allgemein wird die Auflösung einer Überwachungskamera in horizontale Pixelanzahl X vertikale Pixelanzahl vom Hersteller angegeben.

Die bekannteste Auflösung einer Überwachungskamera, die Full-HD Auflösung, entspricht 1920x1080 Pixel, welche eine Gesamtauflösung von 2.073600 Pixel mathematisch ergibt und auf 2 Megapixel gerundet wird.

Die Auflösung ist auch ein entscheidender Qualitätsfaktor bei der digitalen  Zoomfunktion vieler Überwachungskameras.

Beispiele von verschiedenen Auflösungen einer analoge Überwachungskamera:

• Format VGA: Auflösung 640x480 / Seitenverhältnis 4:3 / Pixelanzahl 307.200 Pixel = 0,3 Megapixel
• Format 4CIF: Auflösung 704x576 / Seitenverhältnis 4:3 / Pixelanzahl 405.504 Pixel = 0,4 Megapixel
• Format SVGA: Auflösung 800x600 / Seitenverhältnis 4:3 Pixelanzahl 480.000 Pixel = 0,48 Megapixel

Beispiele von verschiedenen Auflösungen einer digitalen Überwachungskamera:

So gesehen ist die Qualität eines Überwachungsvideos von der zunehmend höheren Pixelanzahl abhängig. Die höhere Pixelanzahl in einem Überwachungsvideo, erzeugt auch eine höhere Pixeldichte. Eine 4K UHD Überwachungskamera kann beispielsweise das Vierfache an Pixel für einen Bildbereich bereitstellen, während eine Full HD-Überwachungskamera für den gleichen Bildbereich, unter gleichen Bedingungen nur ein Megapixel verwendet. Dementsprechend wird durch die hohe Pixeldichte und demnach höheren Auflösung eine größere Tiefenschärfe im Bild erzeugt. Allerdings, allein nur durch die höhere Auflösung ist eine hohe Bildqualität nicht immer garantiert. Damit eine konstante Bildqualität unter verschiedenen Lichtszenarien in hoher Qualität gewährleistet werden kann, ist die Größe des Bildsensors maßgeblich.

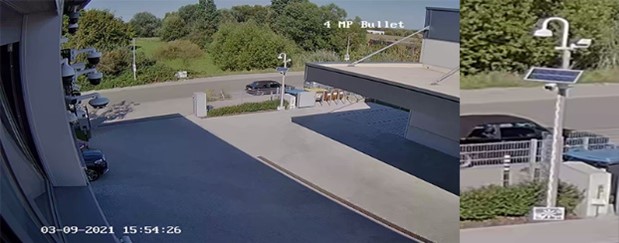

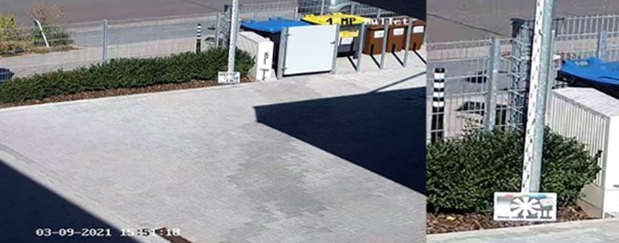

In der unteren Abbildung sehen Sie den deutlichen Unterschied zwischen einer Auflösung von 4 Megapixel und 8 Megapixel mit zwei verschiedenen Brennweiten. Auf der rechten Seite des Bildes ist das eigentliche Ziel in dem Bildausschnitt vergrößert.
