Vorteile & funktionsweise von Panorama-Überwachungs­kameras

Panoramakameras zeichnen sich durch ihren großen Blickwinkel aus. Sie können üblicherweise Bereiche von 180 bis 360 Grad erfassen und eignen sich für die Überwachung großer Bereiche oder kompletter Räume mit nur einer Kamera. Dank einer exzellenten Rundumsicht bleiben dem Anwender die Installation weiterer Überwachungskameras und zusätzliche Kosten erspart. Je nach Typ lassen sich Panoramakameras im Außen- oder Innenbereich einsetzen. Unser Shop bietet eine große Auswahl an Panoramakameras namhafter Hersteller wie Arecont Vision, Axis, Hanwha Techwin, Hikvision, Mobotix oder VIVOTEK.

Aufbau und Funktion von Panoramakameras

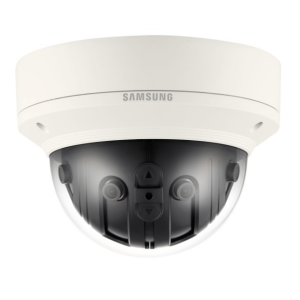

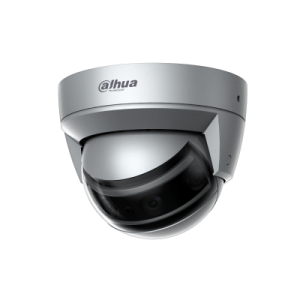

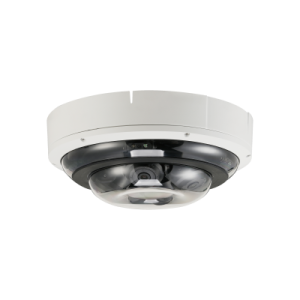

Panoramakameras ermöglichen mithilfe von Mehrfach-Sensorik eine Großflächenüberwachung wie beispielsweise von Parkplätzen oder Parkhäusern. Panoramakameras sind mit einem gesamten FOV (Field of View) von 180° bis 360° und mit bis zu vier verschiedenen Sensoren (Objektiven) erhältlich. Weil es sich bei den Sensoren meistens um Standardobjektive und nicht um Weitwinkelobjektive handelt, muss das Gesamtbild elektronisch nicht entzerrt werden, was im Ergebnis zu einer höheren Bildqualität führt.

Dabei ist zu beachten, dass die Panoramaansicht einer Multisensorkamera bei der Erstinstallation manuell eingestellt und die Sensoren auf die jeweiligen Lichtgegebenheiten programmiert werden müssen.

Ein weiterer Mehrwert von Multisensor-Panoramakameras ist ihre höhere Pixeldichte. Mit ihr lässt sich eine bessere Bildqualität erzielen, womit sie Einzelsensorkameras mit Weitwinkelobjektiv deutlich überlegen sind.

Nicht zu vergessen ist, dass die meisten Panoramakameras trotz mehrerer Objektive nur eine Installation, nur ein Netzwerkkabel und nur eine Softwarelizenz benötigen. So gesehen sind Panoramakameras mit multipler Sensorik wesentlich kostengünstiger zu installieren als vier herkömmliche Kameras.

Panoramabild: häufige Missverständnisse

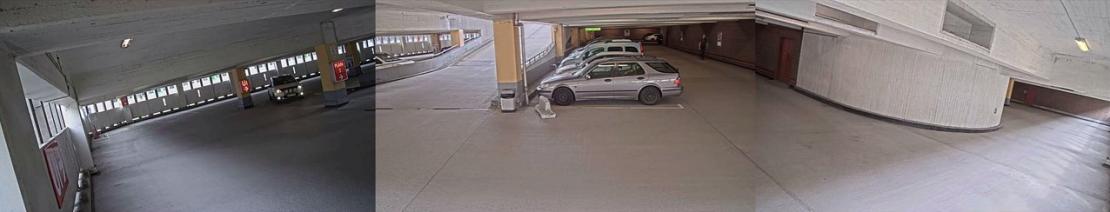

Nach der Inbetriebnahme einer Panoramakamera wird oftmals die Frage gestellt, warum kein nahtloses Panoramabild geliefert wird. Das Gesamtbild im Panoramamodus sieht eher so aus, als sei es aus den Bildern von vier Kameras zusammengesetzt worden.

(Abbildung 1)

Eine häufiges Missverständnis in Bezug auf die Panoramaansicht einer Multisensor-Kamera ist, dass die jeweiligen Bilder der einzelnen Sensoren (Objektive) nahtlos aneinandergefügt sind. Für eine komplexe Szene mit verschiedenen Beleuchtungsbereichen, wie es beispielsweise in einem Parkhaus der Fall ist, reagieren die Sensoren für das bestmögliche Ergebnis ihres jeweiligen Bildausschnittes aber richtigerweise individuell. Dementsprechend ergeben sich pro Sensor meistens unterschiedliche Werte für die WDR Verstärkung (Wide Dynamic Range), den Weißabgleich oder die Belichtungszeit, um letztendlich ein Gesamtbild mit höchster Detailgenauigkeit zu erhalten.

Aus professioneller Sicht betrachtet ist ein solches Gesamtbild jedoch optimal, da die Einstellungen für jedes Objektiv und jeden Szeneausschnitt forensisch perfekt sind. Das Panoramabild wird im Detail trotz verschiedener Lichtfaktoren detailgenau dargestellt.

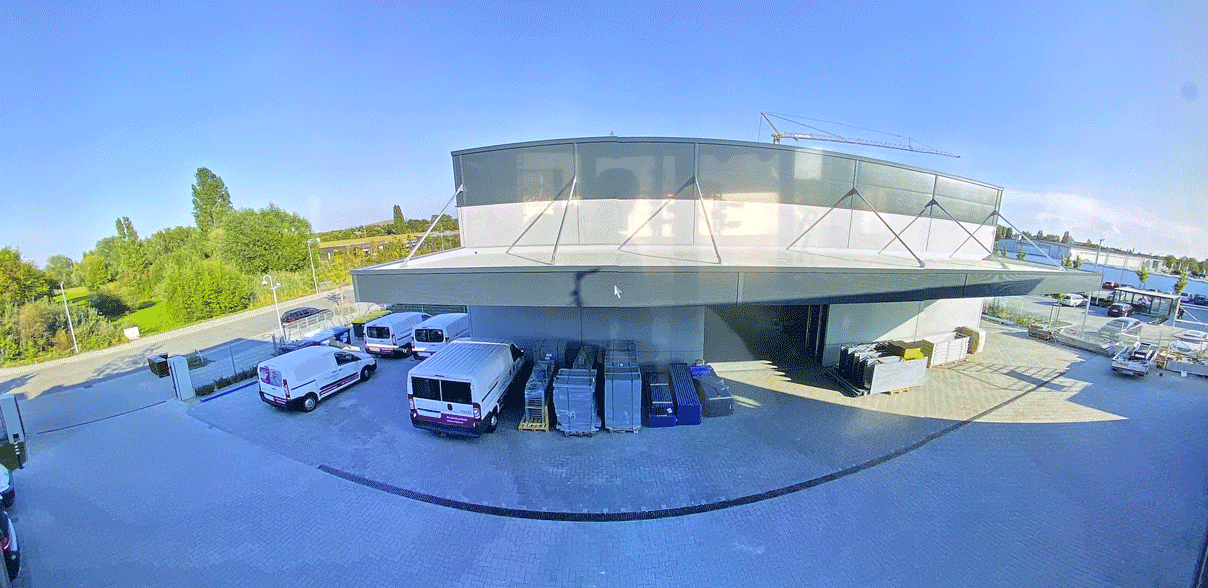

Das aus den einzelnen Bildausschnitten einer Multisensorkamera kumulierte Panoramabild wird bei weniger komplexen und schwierigen Bildszenarien, die aber eine gleichmäßige Ausleuchtung haben, dementsprechend homogener dargestellt. (siehe auch Abbildung 2).

(Abbildung 2)

Tipps für die praktische Anwendung von Panoramakameras

Soll eine Panoramakamera unter extremen Bedingungen und bei sehr hohen oder sehr niedrigen Temperaturen zuverlässig funktionieren, empfiehlt es sich, ein Gerät zu wählen, das sich mit Lüfter oder Heizung ausstatten lässt. Um auch bei Dunkelheit hochwertige Aufnahmen zu erhalten, sind Überwachungskameras mit einer integrierten, für das menschliche Auge unsichtbaren Infrarotbeleuchtung eine gute Wahl. Einige Geräte sind mit einem integrierten Bewegungsmelder ausgestattet, der Aufnahmen selbständig startet, sobald die Kamera bewegte Objekte erfasst.

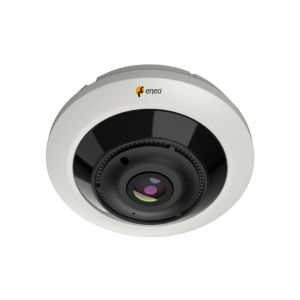

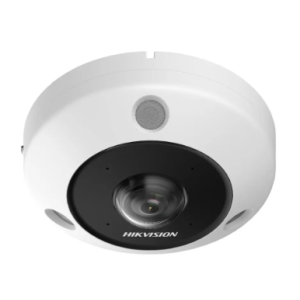

Sehr praktisch sind Kameras mit Unterstützung von Power over Ethernet (PoE). Sie können per Netzwerkkabel mit der für den Betrieb benötigten elektrischen Energie versorgt werden und machen die Installation zusätzlicher Stromkabel überflüssig. Kameras mit forensischem Zoom gestatten das Erkennen kleinster Details eines gezoomten Bildbereichs. Eine sehr diskrete Überwachung ist mit Panoramakameras möglich, die sich in der Decke einbauen lassen. Diese sind aufgrund einer sehr kleinen Objektivöffnung oft von außen kaum zu erkennen. In diesen Geräten arbeitet in der Regel eine einzige Kamera mit einem Fisheye-Objektiv, das für die 360°-Übersicht sorgt.

Fazit: Bei einer Panoramadarstellung geht es nicht darum, ein besonders schönes Bild zu erhalten, sondern forensisch wertvolle Aufnahmen zu erzielen, anhand derer ein bestimmtes Szenario im Bild erkennbar ist und Details zu identifizieren sind.

Unsere Techniker von ESA GmbH German Protect stehen Ihnen bei der Auswahl der für Ihre Zwecke passenden Panoramakamera gerne zur Verfügung.
